基于中科芯CKS32F103RCT6的智能路灯控制器

每当夜幕降临，城市中各种各样的路灯亮起，为城市披上了一层绚丽的外衣，可是在这光鲜的外表下隐藏着巨大的缺点，能源的浪费。一方面，由于进入后半夜，街上人流量和车流量都开始减少，有些地段在特殊时段根本不需要过多的路灯照明，造成了能源浪费现象。另一方面，维护困难，路灯数量庞大，路灯实时状态不能及时获取，导致路灯故障维护、排查效率极低。智能路灯控制器就能很好地弥补以上不足，而中科芯CKS32F103RCT6是一款高性能高性价比的微控制器，作为主控芯片运用于智能路灯控制器中是很好的选择。

芯片特性：

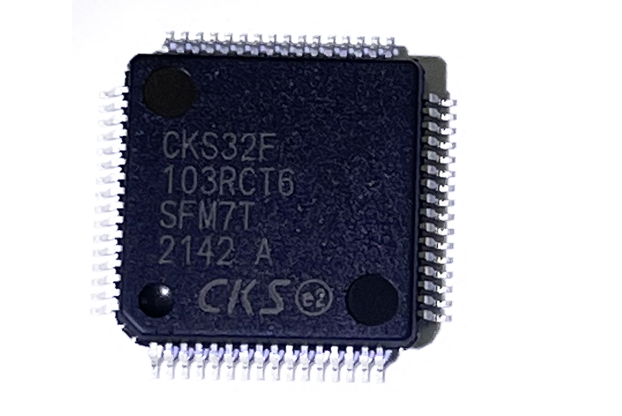

中科芯CKS32F103RCT6是一个高密度性能线的ARM Cortex-M3 32位的微控制器，它包含高性能的RISC内核，运行频率为72MHz，增强范围的强化输入输出以及外部连接至两个APB总线，全面省电模式允许设计者设计低功率应用。运行电压范围为2V至3.6V 256K字节闪存 48K字节SRAM CRC计算单元，96位独特ID 三个12位ADC以及两个12位DAC 四个通用计时器，两个高级控制计时器和两个基础计时器 串行线调试器SWD和JTAG接口 三个SPI、两个I2C、五个UART、 USB、 SDIO、CAN 各一个

应用概述

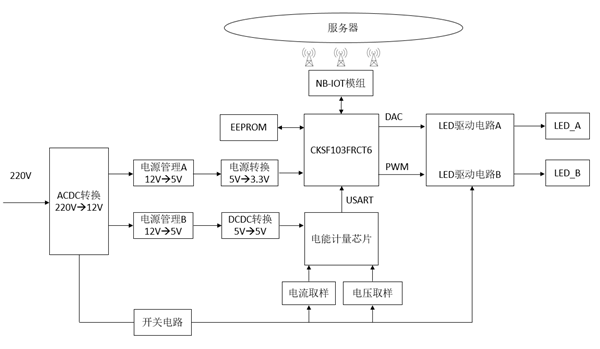

智能路灯控制器是以先进的CKS32F103RCT6微控制器（MCU）为核心，外置高精度的电能计量芯片，结合MCU控制，在实现路灯用电计量的同时，可以做到自行开/关灯及调光任务。可通过NB-IoT技术完成远程控制以及上报电压、电流等数据信息。控制器具有计量准确、功耗低、使用寿命长、抗干扰性能好、可靠性高等特点。下图为功能原理框架图。

性能特点

① 供电宽电压输入设计：可工作在85~264VAC；浪涌防护：10KV,5KA。

② 控制输出 控制模式---手动模式，可由MCU下发的控制指令实现开关灯；自动模式，可由预先设定的方案实现定时分时段开关灯。 调光接口---1路通道1-10V模拟量调光接口和一个通道PWM接口。 调光---可对灯具进行策略计划调光；也可在通信故障后，根据设定调光计划和光照度工作。

③ 监控记录 可随时掌握单灯故障，统计亮灯率。 可监控灯具输入电压、电流、功率。 记录灯具每日用电量与工作时间，统计能耗。

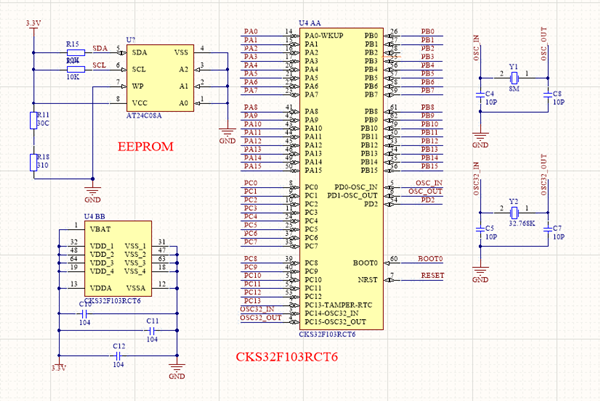

MCU选用中科芯CKS32F103RCT6，芯片资源丰富，完全满足该方案功能控制，同时也实现了最佳的性价比。
