中科芯CKS32待机模式简介

一、 CKS32低功耗模式介绍     很多单片机具有低功耗模式，比如MSP430、STM32等，我们的CKS32 也不例外。默认情况下，系统复位或上电复位后，微控制器进入运行模 式。在运行模式下，HCLK 为CPU提供时钟，并执行程序代码。当 CPU 不 需继续运行（例如等待外部事件）时，可以利用多种低功耗模式来节省 功耗。用户需要根据最低电源消耗、最快速启动时间和可用的唤醒源等 条件，选定一个最佳的低功耗模式。

当然在运行模式下，也可以通过如下方式降低功耗：

（1）降低系统时钟速度

（2）不使用 APBx 和 AHB 外设时，将对应的外设时钟关闭

二、待机模式介绍

CKS32 提供了 3 种低功耗模式，以达到不同层次的降低功耗的目 的，这三种模式如下：

（1）睡眠模式（ CM3 内核停止工作，外设仍在运行）  sleep

（2）停止模式（所有时钟都停止）                   stop

（3）待机模式（ 1.8 V 内核电源关闭）              standby

这三种模式所需的功耗是逐级递减，也就是说待机模式功耗是最低的

CKS32F103x8 和 CKS32F103xB 标准型产品支持三种低功耗模式，可以在要求低功耗、短启动时间和多 种唤醒事件之间达到最佳的平衡。

睡眠模式 在睡眠模式，只有 MCU 停止，所有外设处于工作状态并可在发生中断/事件时唤醒 MCU。

停机模式 在保持 SRAM 和寄存器内容不丢失的情况下，停机模式可以达到最低的电能消耗。在停机模式下，停 止所有内部 1.5V 部分的供电，PLL、HSI 的 RC 振荡器和 HSE 晶体振荡器被关闭，调压器可以被置于普通 模式或低功耗模式。 可以通过任一配置成 EXTI 的信号把微控制器从停机模式中唤醒，EXTI 信号可以是 16 个外部 I/O 口之 一、PVD 的输出、RTC 闹钟或 USB 的唤醒信号。  待机模式 在待机模式下可以达到最低的电能消耗。内部的电压调压器被关闭，因此所有内部 1.5V 部分的供电被 切断；PLL、HSI 的 RC 振荡器和 HSE 晶体振荡器也被关闭；进入待机模式后，SRAM 和寄存器的内容将消 失，但后备寄存器的内容仍然保留，待机电路仍工作。 从待机模式退出的条件是：NRST 上的外部复位信号、IWDG 复位、WKUP 引脚上的一个上升边沿或 RTC 的闹钟发生时。

注：在进入停机或待机模式时，RTC、IWDG 及其相应的时钟不会被停止。

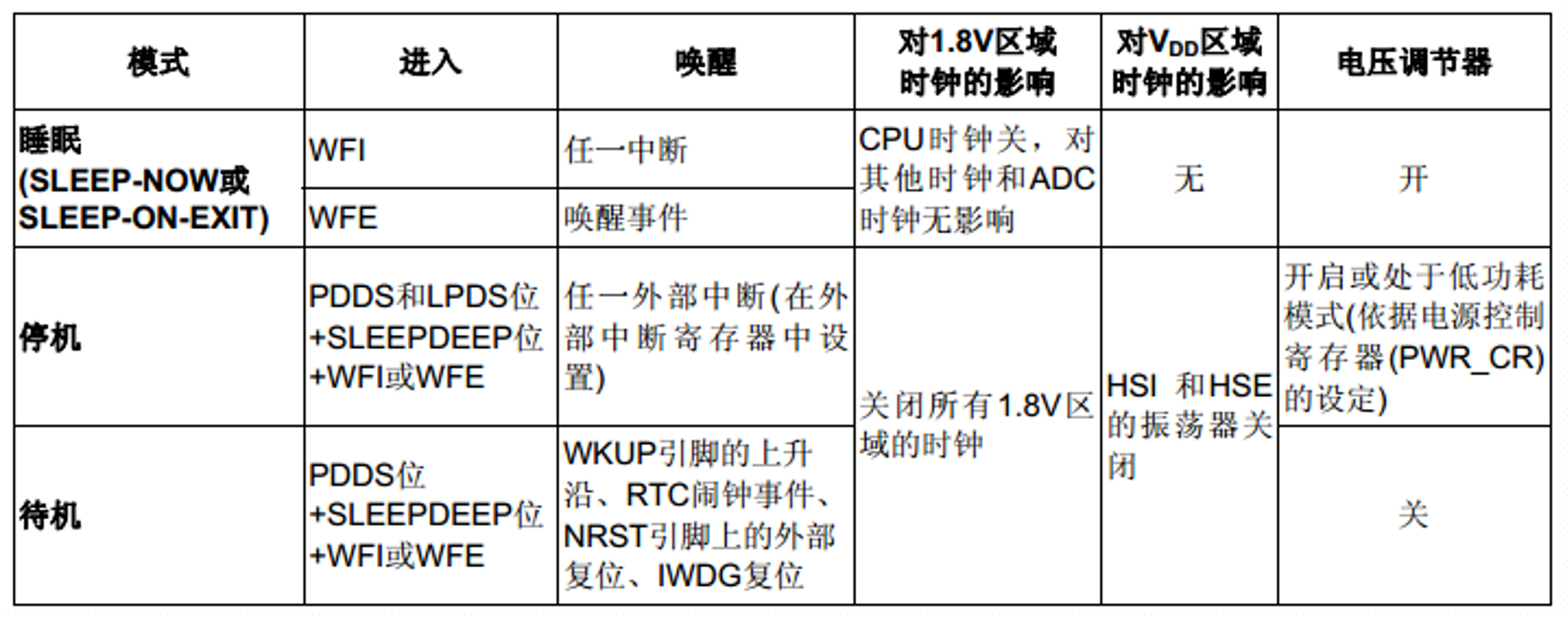

待机模式进入与唤醒方式---框架图解
