CAN简介

当前，CAN的高性能和可靠性已被认同，并被广泛地应用于工业自动化、船舶、医疗设备、工业设备等方面。现场总线是当今自动化领域技术发展的热点之一，被誉为自动化领域的计算机局域网。它的出现为分布式控制系统实现各节点之间实时、可靠的数据通信提供了强有力的技术支持。

CAN控制器根据两根线上的电位差来判断总线电平。总线电平分为显性电平和隐性电平，二者必居其一。发送方通过使总线电平发生变化，将消息发送给接收方。

CAN协议具有以下特点：1）多主控制2）系统的柔软性3）通信速度较快，通信距离远4）具有错误检测、错误通知和错误恢复功能5）故障封闭功能6）连接节点多CKS32F4xx系列自带的是bxCAN，即基本扩展CAN。它支持CAN协议2.0A和2.0B。它的设计目标是，以最小的CPU负荷来高效处理大量收到的报文。它也支持报文发送的优先级要求(优先级特性可软件配置)。对于安全紧要的应用，bxCAN提供所有支持时间触发通信模式所需的硬件功能。

CKS32F4xx系列的bxCAN的主要特点有：

●支持CAN协议2.0A和2.0B主动模式

● 波特率最高达1Mbps

● 支持时间触发通信

● 具有3个发送邮箱

● 具有3级深度的2个接收FIFO

● 可变的过滤器组（28个，CAN1和CAN2共享）本章只用了1个CAN，即CAN1。

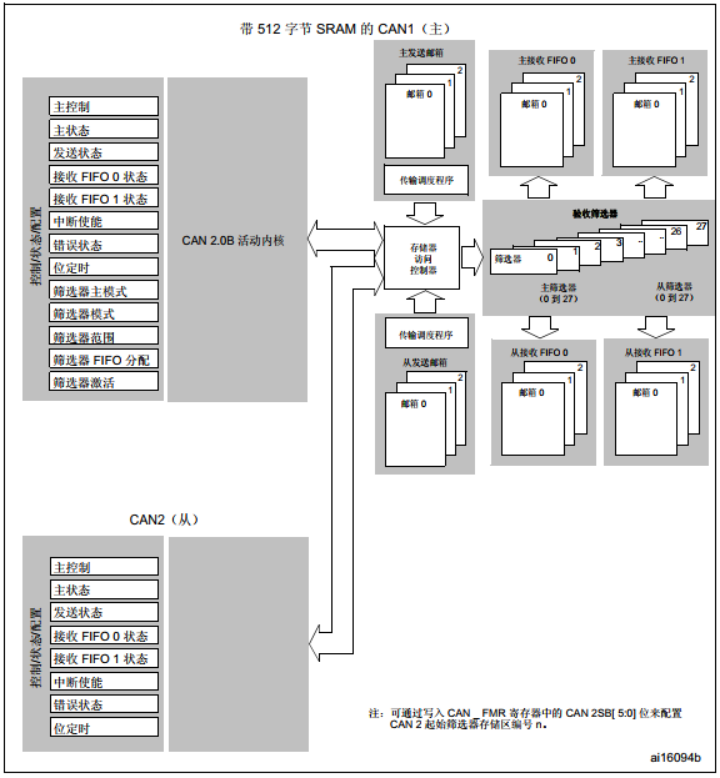

双CAN的框图如图1所示：

从图中可以看出两个CAN都分别拥有自己的发送邮箱和接收FIFO，但是他们共用28个滤波器。通过CAN_FMR寄存器的设置，可以设置滤波器的分配方式。CKS32F4xx系列的标识符过滤比较复杂，它的存在减少了CPU处理CAN通信的开销。CKS32F4xx系列的过滤器（也称筛选器）组最多有28个，每个滤波器组x由2个32为寄存器，CAN_FxR1和CAN_FxR2组成。CKS32F4xx系列每个过滤器组的位宽都可以独立配置，以满足应用程序的不同需求。根据位宽的不同，每个过滤器组可提供：●1个32位过滤器，包括：STDID[10:0]、EXTID[17:0]、IDE和RTR位● 2个16位过滤器，包括：STDID[10:0]、IDE、RTR和EXTID[17:15]位此外过滤器可配置为，屏蔽位模式和标识符列表模式。在屏蔽位模式下，标识符寄存器和屏蔽寄存器一起，指定报文标识符的任何一位，应该按照“必须匹配”或“不用关心”处理。而在标识符列表模式下，屏蔽寄存器也被当作标识符寄存器用。因此，不是采用一个标识符加一个屏蔽位的方式，而是使用2个标识符寄存器。接收报文标识符的每一位都必须跟过滤器标识符相同。通过CAN_FMR寄存器，可以配置过滤器组的位宽和工作模式，如图2所示：

为了过滤出一组标识符，应该设置过滤器组工作在屏蔽位模式。为了过滤出一个标识符，应该设置过滤器组工作在标识符列表模式。应用程序不用的过滤器组，应该保持在禁用状态。过滤器组中的每个过滤器，都被编号为从0开始，到某个最大数值－取决于过滤器组的模式和位宽的设置。举个简单的例子，我们设置过滤器组0工作在：1个32位过滤器-标识符屏蔽模式，然后设置CAN_F0R1=0XFFFF0000，CAN_F0R2=0XFF00FF00。其中存放到CAN_F0R1的值就是期望收到的ID，即我们希望收到的ID（STID+EXTID+IDE+RTR）最好是：0XFFFF0000。而0XFF00FF00就是设置我们需要必须关心的ID，表示收到的ID，其位[31:24]和位[15:8]这16个位的必须和CAN_F0R1中对应的位一模一样，而另外的16个位则不关心，可以一样，也可以不一样，都认为是正确的ID，即收到的ID必须是0XFFxx00xx，才算是正确的（x表示不关心）。

CAN发送流程

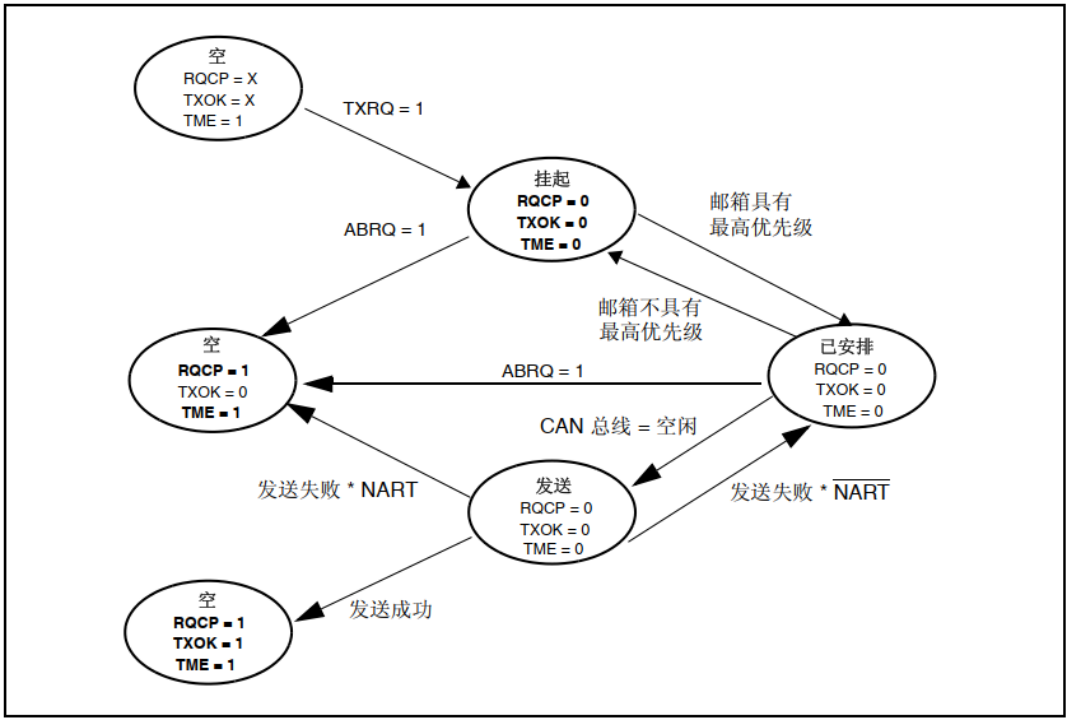

CAN发送流程为：程序选择1个空置的邮箱（TME=1）→设置标识符（ID），数据长度和发送数据→设置CAN_TIxR的TXRQ位为1，请求发送→邮箱挂号（等待成为最高优先级）→预定发送（等待总线空闲）→发送→邮箱空置。整个流程如图3所示：

上图中，还包含了很多其他处理，终止发送（ABRQ=1）和发送失败处理等。通过这个流程图，我们大致了解了CAN的发送流程，后面的数据发送，我们基本就是按照此流程来走。

CAN接收流程

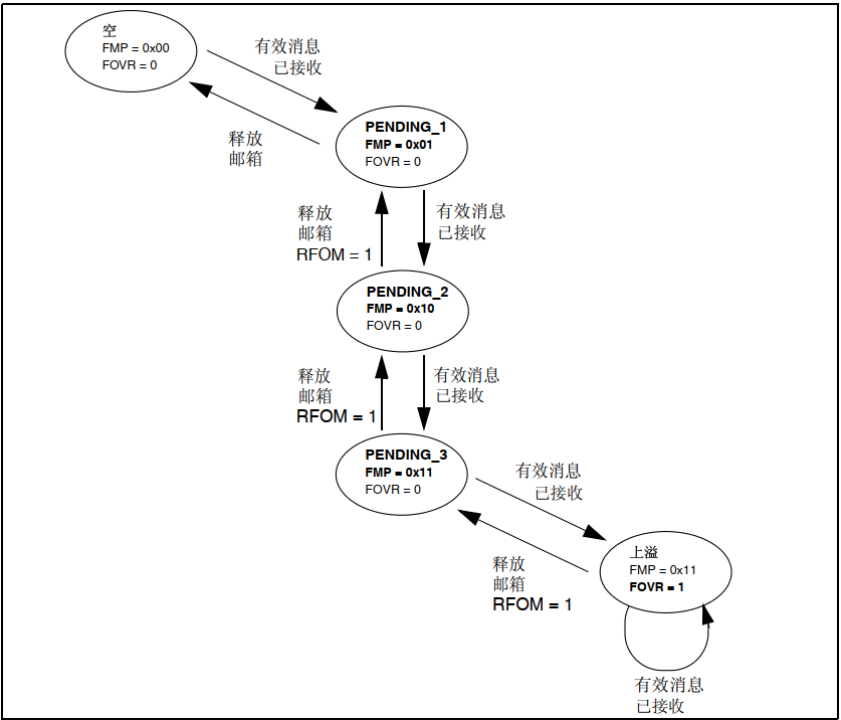

CAN接收到的有效报文，被存储在3级邮箱深度的FIFO中。FIFO完全由硬件来管理，从而节省了CPU的处理负荷，简化了软件并保证了数据的一致性。应用程序只能通过读取FIFO输出邮箱，来读取FIFO中最先收到的报文。这里的有效报文是指那些正确被接收的（直到EOF都没有错误）且通过了标识符过滤的报文。前面我们知道CAN的接收有2个FIFO，我们每个滤波器组都可以设置其关联的FIFO，通过CAN_FFA1R的设置，可以将滤波器组关联到FIFO0/FIFO1。CAN接收流程为：FIFO空→收到有效报文→挂号_1（存入FIFO的一个邮箱，这个由硬件控制，我们不需要理会）→收到有效报文→挂号_2→收到有效报文→挂号_3→收到有效报文→溢出。这个流程里面，我们没有考虑从FIFO读出报文的情况，实际情况是：我们必须在FIFO溢出之前，读出至少1个报文，否则下个报文到来，将导致FIFO溢出，从而出现报文丢失。每读出1个报文，相应的挂号就减1，直到FIFO空。CAN接收流程如图4所示：

FIFO接收到的报文数，我们可以通过查询CAN_RFxR的FMP寄存器来得到，只要FMP不为0，我们就可以从FIFO读出收到的报文。

CAN时间特性

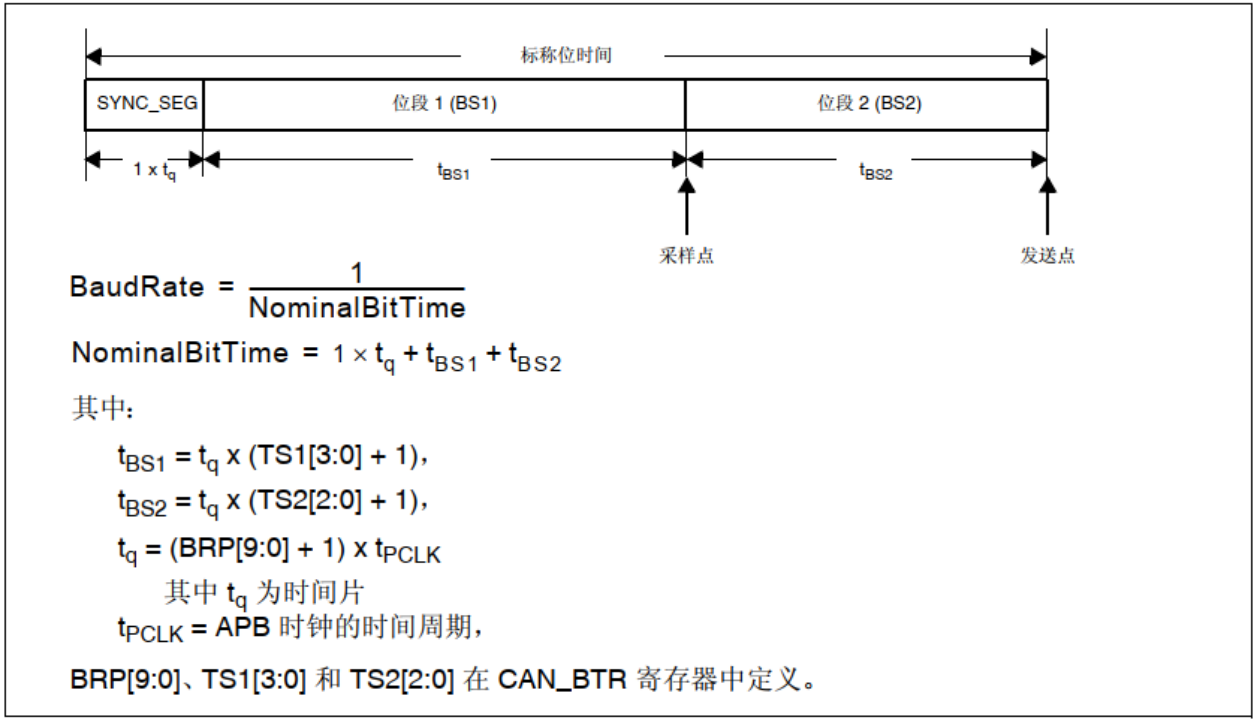

CKS32F4xx系列把传播时间段和相位缓冲段1（CKS32F4xx系列称之为时间段1）合并了，所以CKS32F4xx系列的CAN一个位只有3段：同步段（SYNC_SEG）、时间段1（BS1）和时间段2（BS2）。CKS32F4xx系列的BS1段可以设置为1~16个时间单元，刚好等于传播时间段和相位缓冲段1之和。CKS32F4xx系列的CAN位时序如图5所示：

图中还给出了CAN波特率的计算公式，我们只需要知道BS1和BS2的设置，以及APB1的时钟频率（一般为42Mhz），就可以方便的计算出波特率。比如设置TS1=6、TS2=5和BRP=5，在APB1频率为42Mhz的条件下，即可得到CAN通信的波特率=42000/[(7+6+1)*6]=500Kbps。

CAN程序配置

1）配置相关引脚的复用功能（AF9），使能CAN时钟我们要用CAN，第一步就要使能CAN的时钟，CAN的时钟通过APB1ENR的第25位来设置。其次要设置CAN的相关引脚为复用输出，这里我们需要设置PA11（CAN1_RX）和PA12（CAN1_TX）为复用功能（AF9），并使能PA口的时钟。具体配置过程如下：

//使能相关时钟
RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA, ENABLE);//使能 PORTA 时钟
RCC_APB1PeriphClockCmd(RCC_APB1Periph_CAN1, ENABLE);//使能 CAN1 时钟
//初始化 GPIO
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_11| GPIO_Pin_12;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF;//复用功能
GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;//推挽输出
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_100MHz;//100MHz
GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP;//上拉
GPIO_Init(GPIOA, &GPIO_InitStructure);//初始化 PA11,PA12
//引脚复用映射配置
GPIO_PinAFConfig(GPIOA,GPIO_PinSource11,GPIO_AF_CAN1);//PA11 复用为 CAN1
GPIO_PinAFConfig(GPIOA,GPIO_PinSource12,GPIO_AF_CAN1);//PA12 复用为 CAN1

2）设置CAN工作模式及波特率等这一步通过先设置CAN_MCR寄存器的INRQ位，让CAN进入初始化模式，然后设置CAN_MCR的其他相关控制位。再通过CAN_BTR设置波特率和工作模式（正常模式/环回模式）等信息。最后设置INRQ为0，退出初始化模式。在库函数中，提供了函数CAN_Init()用来初始化CAN的工作模式以及波特率，CAN_Init()函数体中，在初始化之前，会设置CAN_MCR寄存器的INRQ为1让其进入初始化模式，然后初始化CAN_MCR寄存器和CRN_BTR寄存器之后，会设置CAN_MCR寄存器的INRQ为0让其退出初始化模式。所以我们在调用这个函数的前后不需要再进行初始化模式设置。下面我们来看看CAN_Init()函数的定义：

uint8_t CAN_Init(CAN_TypeDef* CANx, CAN_InitTypeDef* CAN_InitStruct)；

第一个参数就是CAN标号，这里我们使用的是芯片CAN1，所以就配置成CAN1。第二个参数是CAN初始化结构体指针，结构体类型是CAN_InitTypeDef，下面我们来看看这个结构体的定义：

typedefstruct
{
uint16_t CAN_Prescaler;
uint8_t CAN_Mode;
uint8_t CAN_SJW;
uint8_t CAN_BS1;
uint8_t CAN_BS2;
FunctionalState CAN_TTCM;
FunctionalState CAN_ABOM;
FunctionalState CAN_AWUM;
FunctionalState CAN_NART;
FunctionalState CAN_RFLM;
FunctionalState CAN_TXFP;
} CAN_InitTypeDef;

这个结构体看起来成员变量比较多，实际上参数可以分为两类。前面5个参数是用来设置寄存器CAN_BTR，用来设置模式以及波特率相关的参数，这在前面有讲解过，设置模式的参数是CAN_Mode，我们实验中用到回环模式CAN_Mode_LoopBack和常规模式CAN_Mode_Normal，大家还可以选择静默模式以及静默回环模式测试。其他设置波特率相关的参数CAN_Prescaler，CAN_SJW，CAN_BS1和CAN_BS2分别用来设置波特率分频器，重新同步跳跃宽度以及时间段1和时间段2占用的时间单元数。后面6个成员变量用来设置寄存器CAN_MCR，也就是设置CAN通信相关的控制位。初始化实例为：

CAN_InitStructure.CAN_TTCM=DISABLE; //非时间触发通信模式
CAN_InitStructure.CAN_ABOM=DISABLE; //软件自动离线管理
CAN_InitStructure.CAN_AWUM=DISABLE; //睡眠模式通过软件唤醒
CAN_InitStructure.CAN_NART=ENABLE; //禁止报文自动传送
CAN_InitStructure.CAN_RFLM=DISABLE; //报文不锁定,新的覆盖旧的
CAN_InitStructure.CAN_TXFP=DISABLE; //优先级由报文标识符决定
CAN_InitStructure.CAN_Mode= CAN_Mode_LoopBack; //模式设置 1,回环模式;
CAN_InitStructure.CAN_SJW=CAN_SJW_1tq;//重新同步跳跃宽度为个时间单位
CAN_InitStructure.CAN_BS1=CAN_BS1_8tq; //时间段 1 占用 8 个时间单位
CAN_InitStructure.CAN_BS2=CAN_BS2_7tq;//时间段 2 占用 7 个时间单位
CAN_InitStructure.CAN_Prescaler=5; //分频系数(Fdiv)
CAN_Init(CAN1, &CAN_InitStructure); // 初始化 CAN1

3）设置滤波器本章，我们将使用滤波器组0，并工作在32位标识符屏蔽位模式下。先设置CAN_FMR的FINIT位，让过滤器组工作在初始化模式下，然后设置滤波器组0的工作模式以及标识符ID和屏蔽位。最后激活滤波器，并退出滤波器初始化模式。在库函数中，提供了函数CAN_FilterInit()用来初始化CAN的滤波器相关参数，CAN_Init()函数体中，在初始化之前，会设置CAN_FMR寄存器的INRQ为INIT让其进入初始化模式，然后初始化CAN滤波器相关的寄存器之后，会设置CAN_FMR寄存器的FINIT为0让其退出初始化模式。所以我们在调用这个函数的前后不需要再进行初始化模式设置。下面我们来看看CAN_FilterInit()函数的定义：

voidCAN_FilterInit(CAN_FilterInitTypeDef* CAN_FilterInitStruct)；

这个函数只有一个入口参数就是CAN滤波器初始化结构体指针，结构体类型为CAN_FilterInitTypeDef，下面我们看看类型定义：

typedefstruct
{
uint16_t CAN_FilterIdHigh;
uint16_t CAN_FilterIdLow;
uint16_t CAN_FilterMaskIdHigh;
uint16_t CAN_FilterMaskIdLow;
uint16_t CAN_FilterFIFOAssignment;
uint8_t CAN_FilterNumber;
uint8_t CAN_FilterMode;
uint8_t CAN_FilterScale;
FunctionalState CAN_FilterActivation;
} CAN_FilterInitTypeDef;

结构体一共有9个成员变量，第1个至第4个是用来设置过滤器的32位id以及32位maskid，分别通过2个16位来组合的，这个在前面有讲解过它们的意义。第5个成员变量CAN_FilterFIFOAssignment用来设置FIFO和过滤器的关联关系，我们的实验是关联的过滤器0到FIFO0，值为CAN_Filter_FIFO0。第6个成员变量CAN_FilterNumber用来设置初始化的过滤器组，取值范围为0~13。第7个成员变量FilterMode用来设置过滤器组的模式，取值为标识符列表模式CAN_FilterMode_IdList和标识符屏蔽位模式CAN_FilterMode_IdMask。第8个成员变量FilterScale用来设置过滤器的位宽为2个16位CAN_FilterScale_16bit还是1个32位CAN_FilterScale_32bit。第9个成员变量CAN_FilterActivation就很明了了，用来激活该过滤器。过滤器初始化参考实例代码：

CAN_FilterInitStructure.CAN_FilterNumber=0; //过滤器 0
CAN_FilterInitStructure.CAN_FilterMode=CAN_FilterMode_IdMask;
CAN_FilterInitStructure.CAN_FilterScale=CAN_FilterScale_32bit; //32 位
CAN_FilterInitStructure.CAN_FilterIdHigh=0x0000;////32 位 ID
CAN_FilterInitStructure.CAN_FilterIdLow=0x0000;
CAN_FilterInitStructure.CAN_FilterMaskIdHigh=0x0000;//32 位 MASK
CAN_FilterInitStructure.CAN_FilterMaskIdLow=0x0000;
CAN_FilterInitStructure.CAN_FilterFIFOAssignment=CAN_Filter_FIFO0;// FIFO0
CAN_FilterInitStructure.CAN_FilterActivation=ENABLE; //激活过滤器 0
CAN_FilterInit(&CAN_FilterInitStructure);//滤波器初始化

4）发送接受消息在初始化CAN相关参数以及过滤器之后，接下来就是发送和接收消息了。库函数中提供了发送和接受消息的函数。发送消息的函数是：

uint8_t CAN_Transmit(CAN_TypeDef* CANx, CanTxMsg* TxMessage)；

这个函数的第一个参数是CAN标号，我们使用CAN1。第二个参数是相关消息结构体CanTxMsg指针类型，CanTxMsg结构体的成员变量用来设置标准标识符，扩展标识符，消息类型和消息帧长度等信息。接受消息的函数是：

voidCAN_Receive(CAN_TypeDef* CANx, uint8_t FIFONumber, CanRxMsg* RxMessage)；
