上一章节对CKS32F107xx系列时钟做了整体介绍，本章节以使用HSI内部高速时钟为例对时钟具体配置方法进行讲解。

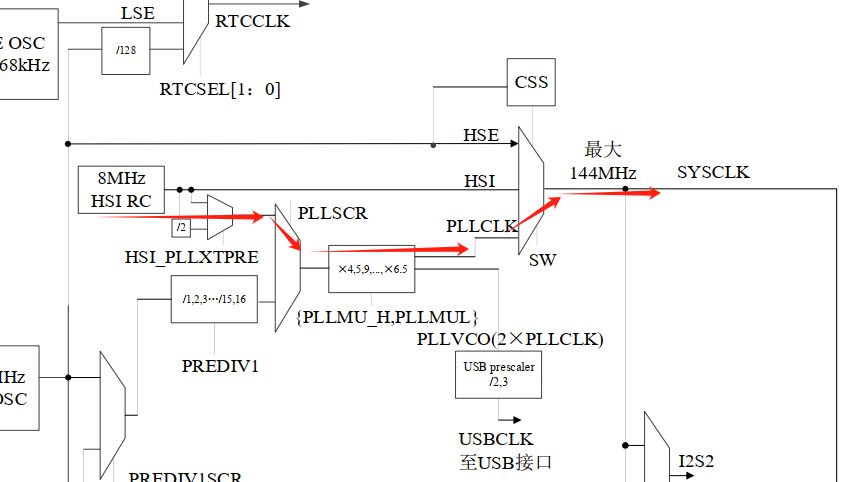

根据图1，产生SYSCLK时，内部HSI时钟经过二分频，输入PLLSCR模块，再通过PLLM倍频系数产生PLLCLK,即SYSCLK。

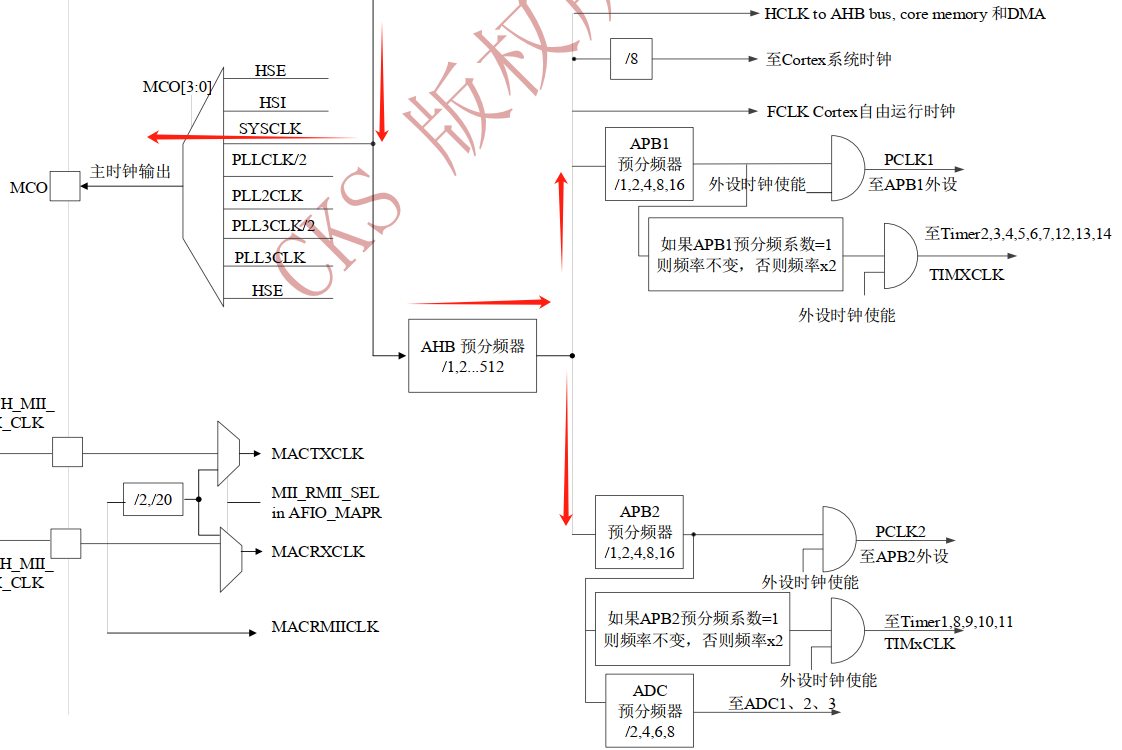

由图2可知，SYSCLK通过AHB预分频产生APB即HCLK等时钟系统。

配置寄存器

CKS32F107xx系列时钟配置寄存器

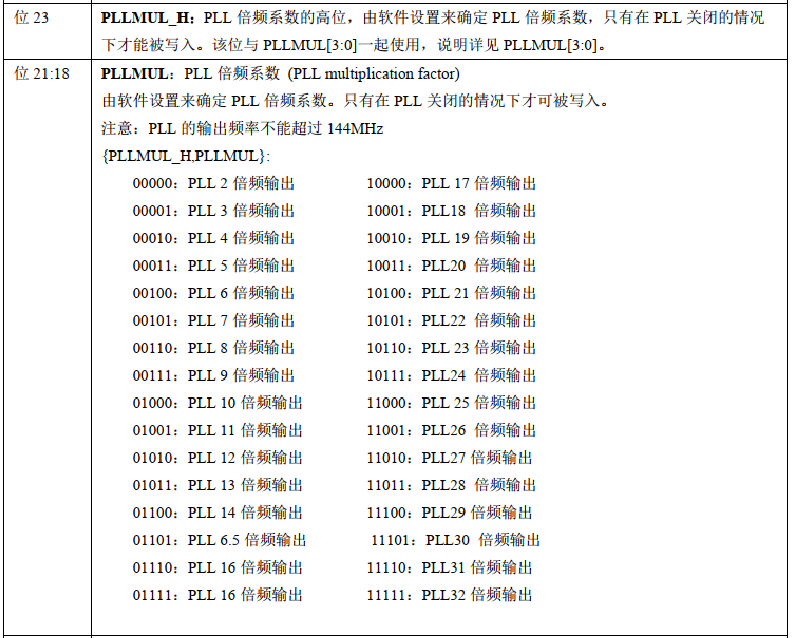

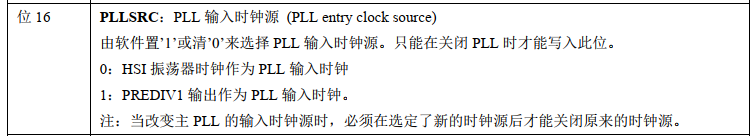

在使用HSI对系统时钟进行配置时，有两个较为重要的RCC寄存器，分别为RCC_CR、RCC_CFGR:

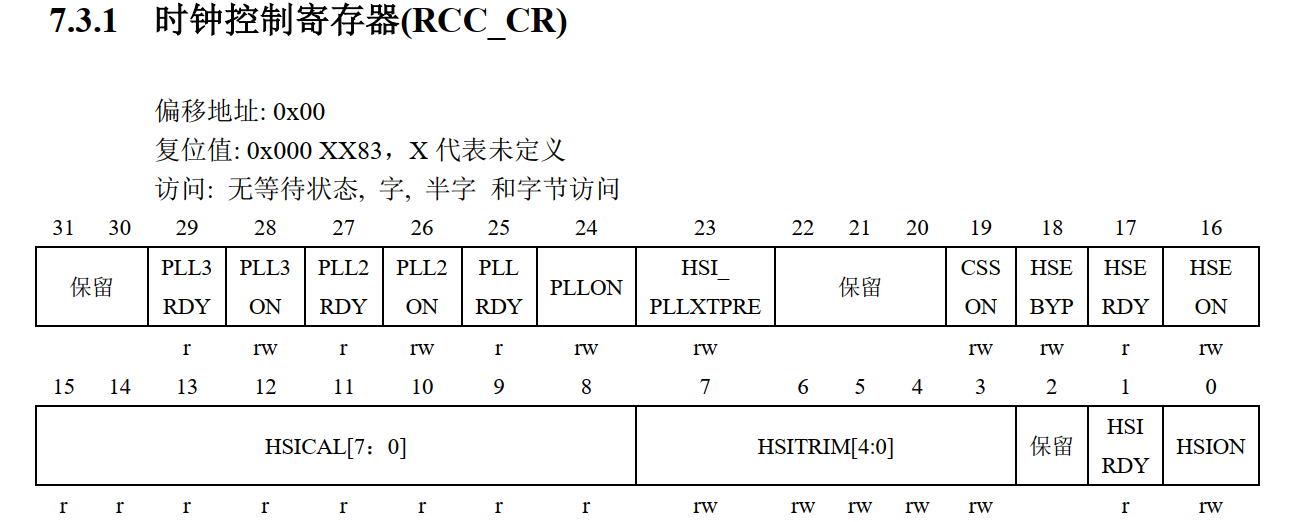

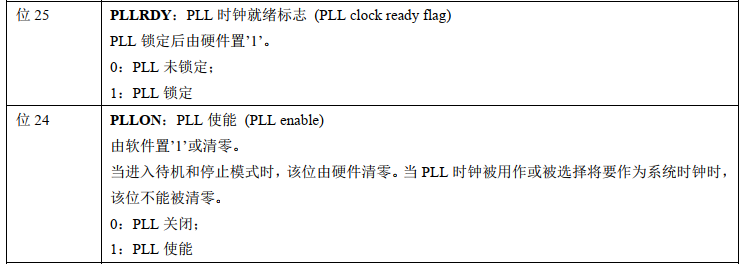

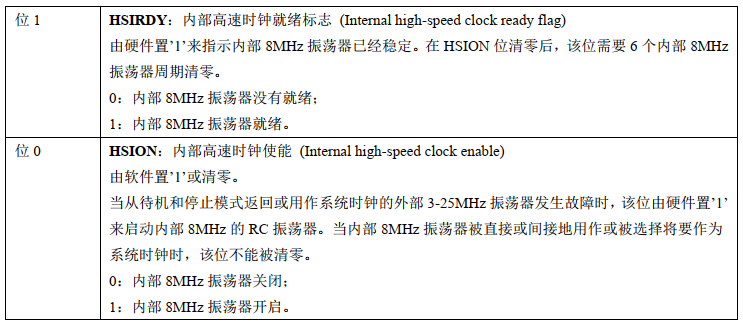

在RCC_CR寄存器中，我们需要关注如下几位：

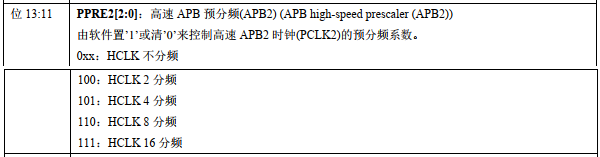

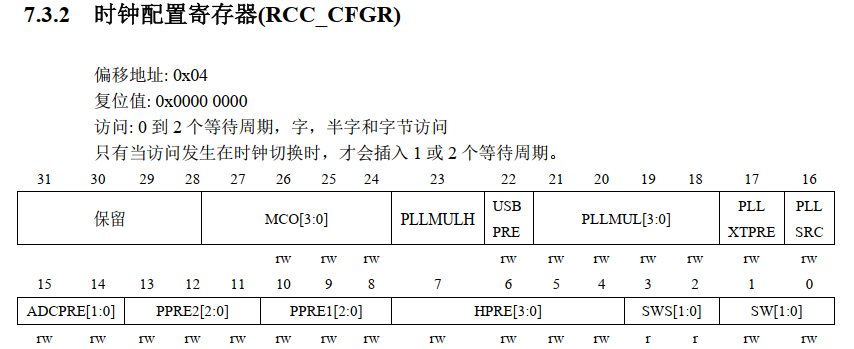

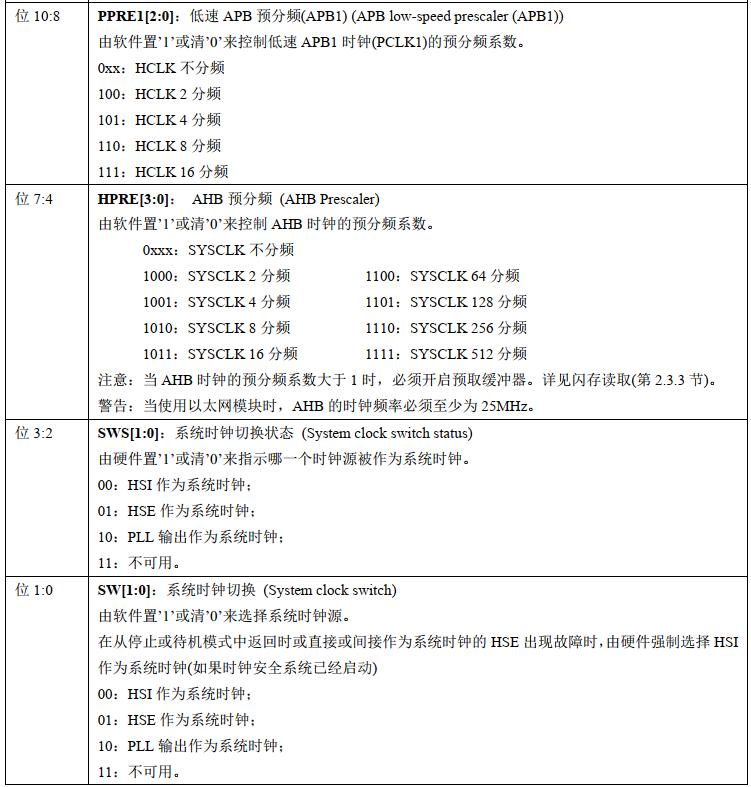

在RCC_CFGR寄存器中，我们需要关注如下几位：

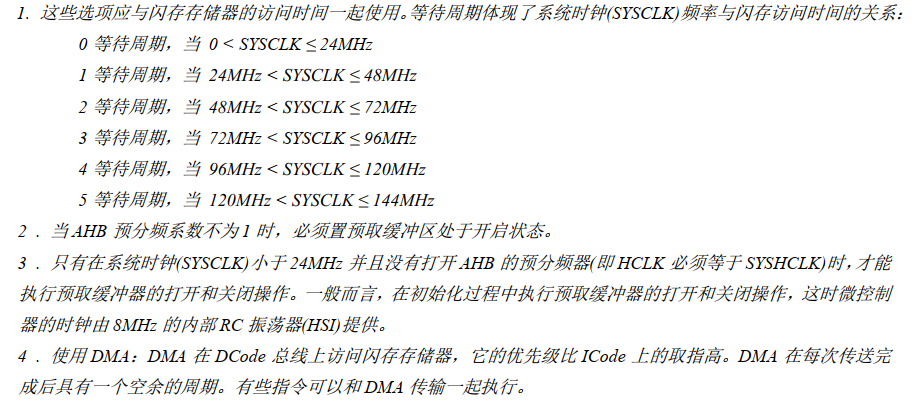

在对系统时钟进行初始化过程中，一般也会对闪存访问时间进行配置，如下为CKS32F107xx系列闪存访问时间与系统时钟的对应关系：

CKS32F107xx系列时钟配置代码

依据上一章节中对寄存器的基本介绍，即可在函数SetSysClock()中对程序时钟进行相关配置，本文以HSI为时钟源，进行36MHz SYSCLK/HCLK/APB1/APB2配置。

/* SYSCLK, HCLK, PCLK2 and PCLK1 configuration ---------------------------*/

/* Enable HSI */

RCC->CR |= ((uint32_t)RCC_CR_HSION);

/* Wait till HSI is ready and if Time out is reached exit */

while((RCC->CR & RCC_CR_HSIRDY) == 0){}

/* Enable Prefetch Buffer */

FLASH->ACR |= FLASH_ACR_PRFTBE;

/* Flash 1 wait state */

FLASH->ACR &= (uint32_t)((uint32_t)~FLASH_ACR_LATENCY);

FLASH->ACR |= (uint32_t)FLASH_ACR_LATENCY_1;

/*AHB Prescaler set*/

RCC->CFGR |= (uint32_t)RCC_SYSCLK_Div1;

/* HCLK = SYSCLK */

RCC->CFGR |=(uint32_t)RCC_CFGR_HPRE_DIV1;

/* PCLK2 = HCLK */

RCC->CFGR |= (uint32_t)RCC_CFGR_PPRE2_DIV1;

/* PCLK1 = HCLK */

RCC->CFGR |= (uint32_t)RCC_CFGR_PPRE1_DIV1;

/* PLL configuration: PLLCLK = HSI / 2 * 9 = 36 MHz */

RCC->CFGR &= (uint32_t)~(RCC_CFGR_PLLSRC | RCC_CFGR_PLLMULL);

RCC->CFGR |= (uint32_t)(RCC_CFGR_PLLMULL9);

/* Enable PLL */

RCC->CR |= RCC_CR_PLLON;

/* Wait till PLL is ready */

while((RCC->CR & RCC_CR_PLLRDY) == 0){}

/* Select PLL as system clock source */

RCC->CFGR &= (uint32_t)((uint32_t)~(RCC_CFGR_SW));

RCC->CFGR |= (uint32_t)RCC_CFGR_SW_PLL;

/* Wait till PLL is used as system clock source */

while ((RCC->CFGR & (uint32_t)RCC_CFGR_SWS) != (uint32_t)0x08){}
